[摘  要]本文主要介紹腹腔鏡的維修。并對其功能結構和基本工作原理進行分析，準確的找到故障，分析故障，排除故障。

[關鍵字]棒鏡   光學   目鏡

1、故障分析

此wolf  0°內窺鏡故障為圖像模糊，視場很暗。檢查內窺鏡兩端是否有污物，用棉簽蘸酒精擦拭兩端鏡片后再觀察，故障依舊。發現此鏡鏡管外表面可見明顯凹痕，首先接通冷光源，觀察照明光纖沒有斷絲，確定不是因照明系統導致的圖像不清晰，接下來由鏡體部分輕輕搖動可聽到明顯聲音，說明內部零件松動，由此判斷內部光學系統損壞（棒鏡和間隔環），需要拆開維修。

2、故障處理

因內窺鏡外部由全不銹鋼打造，特別精密，拆開的難度不小，拆開之前必須仔細查看鏡子的大概結構，找到正確的接口，再下手，以防破壞其照明系統。

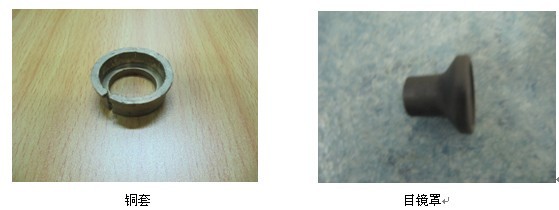

首先利用酒精燈加熱將目鏡端脫膠，再利用專用工具（銅套），用三爪卡盤卡住銅套跟目鏡罩，這樣就可以把目鏡罩拆下來。

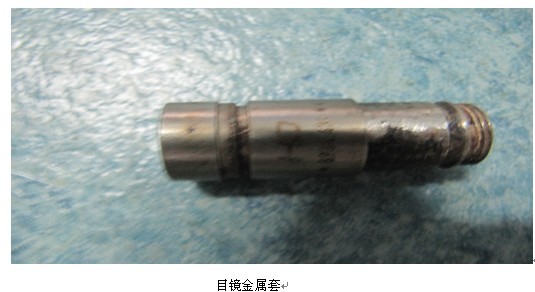

因許多鏡子內部上膠較多，打開時需要更加耐心，反復仔細是必備的素質。在拆開目鏡罩后，接下來就拆目鏡端，但不可盲目拆開，每條鏡子的光學結構有所不同，需要看清每個零件的配合及位置方可拆。也是通過酒精燈加熱，到了一定的溫度后，用虎臺鉗夾住然后用大力鉗夾住目鏡端的金屬正反方向轉，把上面的膠轉松，這樣就可以把目鏡拆出來，然后把棒鏡導出來。

內窺鏡拆開后，采用逐一查看法，首先目鏡沒有損壞，接著對前面的棒鏡進行分析，特別注意的是取出棒鏡是維修的關鍵，每條棒鏡的取出必須標明方向及編號，每條鏡子都有其安裝誤差，否則打亂后會影響其光學成像。在取出第3根棒鏡時發現棒鏡一端已經嚴重?cái)嗔?，其碎片已擠壓至間隔環中，故障原因找到，棒鏡的破損影響了光學成像，需要更換棒鏡。找到與其配套的棒鏡后安裝，觀察其成像效果，光學系統的搭配很重要，棒鏡的作用用于轉像及消色差，為粘合鏡片，觀察物體時成倒像，目的需使此棒鏡符合整個光學系統的成像，經過反復調試，光學成像達到要求，此棒鏡可以使用，但成像質量還比較差，需要進行整個光學系統的清潔工作，利用脫脂棉、酒精、氣吹、依次對光學鏡片及硬管進行清洗、擦凈，最后按照方向安裝、調試，觀察圖像后達到了清晰、明亮的效果。

3、修后檢測

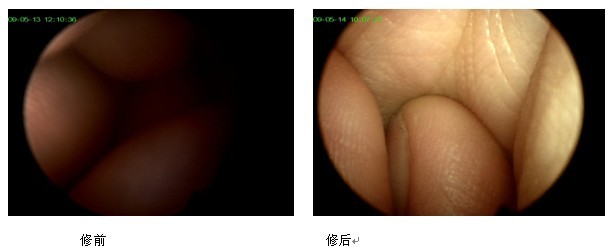

維修好的鏡子需要先烘干然后上膠，固膠，最后進行圖像打印及測漏工作，檢測圖像正常。故障處理工作完成。
