[摘  要]導光束是硬管鏡攝像系統的其中一種，整套攝像系統設備，缺任何一種都不可能進行手術。攝像系統包括：顯示器、主機、冷光原、導光束、攝像頭、硬管鏡等。

[關鍵字] 光學膠   切斷   粘膠    研磨

    下面我們主要講導光束的維修

    導光束通常出現的故障有：1、光學膠老化，不透光；2、導光束頭部處光釬斷；3、光釬在中間位置斷；4、導光束的外皮破損等。

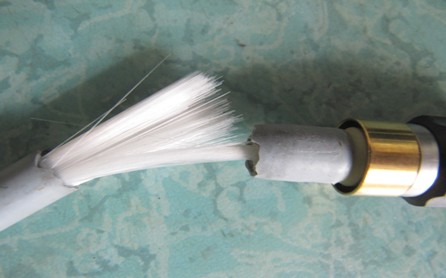

    我們主要討論第二種導光束頭部光纖斷：頭部斷是經常出現的，因?yàn)轭^部是接光原或是接硬鏡處，在做手術時經常要動來動去，所以比較容易折斷，這也是不可避免的。要么是光纖斷，要么是光纖跟外皮一起斷。(如圖)

    針對這種故障，我們的維修方法是：把接頭里面的光纖清理出來，殘留在上面的光學膠也要清理干凈，不能夠留一點贓物，還要用酒精清洗一下。接下來是把光纖的斷口切整齊，把光束外皮截掉一節，把光纖露出來，露出多少要根據接頭的長短來決定。接下來就把光纖穿過接頭，穿光纖時要小心，不要把光纖折斷了，穿之前，最好先用酒精濕一下光纖，然后用繩子綁住光纖這樣會好穿很多。穿好了之后就是粘膠，是一種光學膠。光學膠的比例是1：10，調好膠以后，就把膠涂在穿出來的光釬頭上，然后把光束放在烘箱里，調80度烘30分鐘就可以了。從烘箱里拿出來的光束不要馬上研磨，要等它冷卻了以后再磨。研磨，就是用研磨機磨，先用800號的砂紙進行粗磨，之后用2400號的，最后用4000號的進行精磨。下來就是修后檢測，檢測導光束的亮度是否達到95%以上的透光，檢測可以用冷光原，接上攝像系統看鏡子是否夠亮，能否達到使用的標準。
