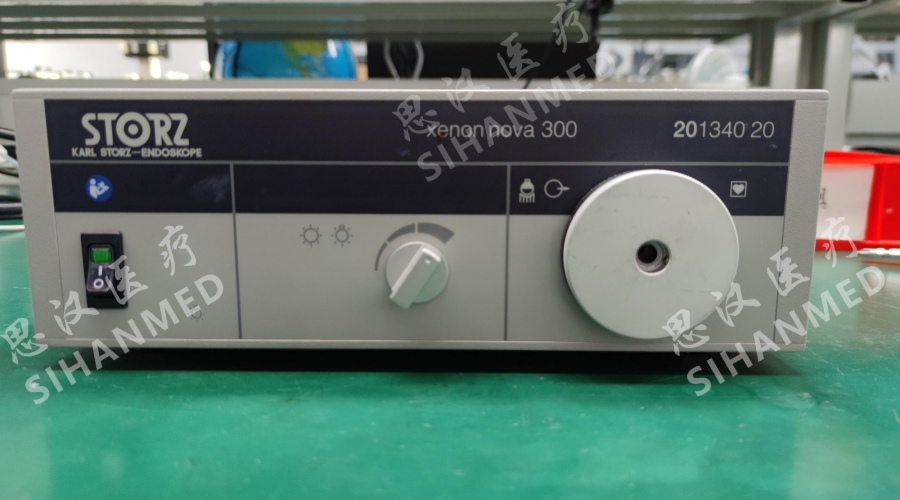

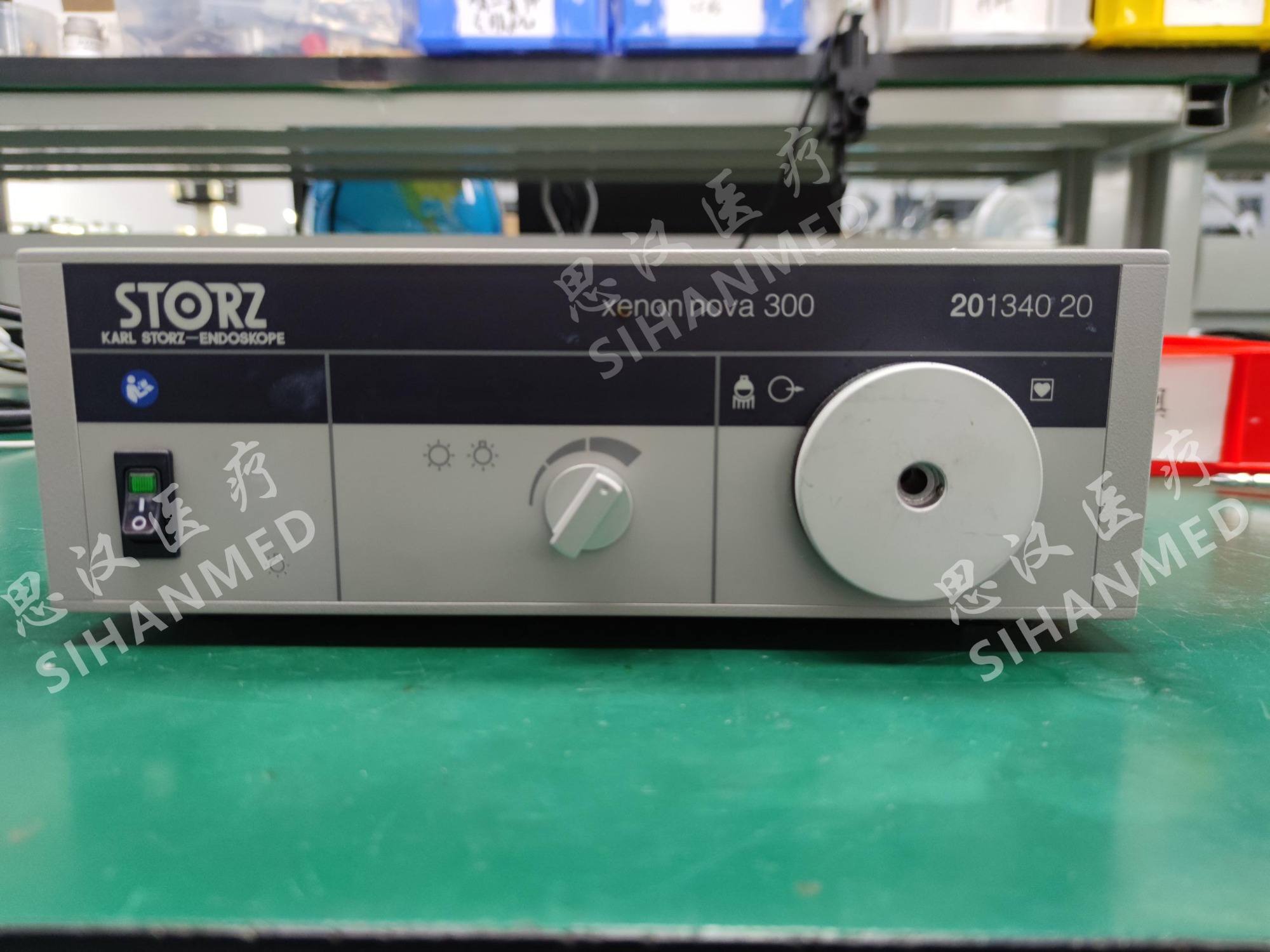

STORZ20134020型冷光源用于手術腹腔鏡系統，是一款性能優良、可靠性高的醫療設備。冷光源產生的光束通過導光束連接光學試管，輔助攝像系統將術野圖像呈現在顯示屏上協助手術醫生完成手術。手術中若出現故障，必須通過備用機替代完成手術。故障的冷光源常規的維修方法是更換損壞的電路板，價格一般在1.5萬左右。部分電子技術維修水平高的醫工能夠通過無圖紙維修，查找損壞的電子元器件，實現電路板的修復，但其缺點是僅基于芯片測量進行的無圖紙維修，部分疑難故障無法排除，可能出現更換元器件后，通電試機又燒元器件的問題。作為醫工人員，突破無圖紙維修的瓶頸，進行反求電路原理圖分析查找故障點是提高維修技能的一種途徑。

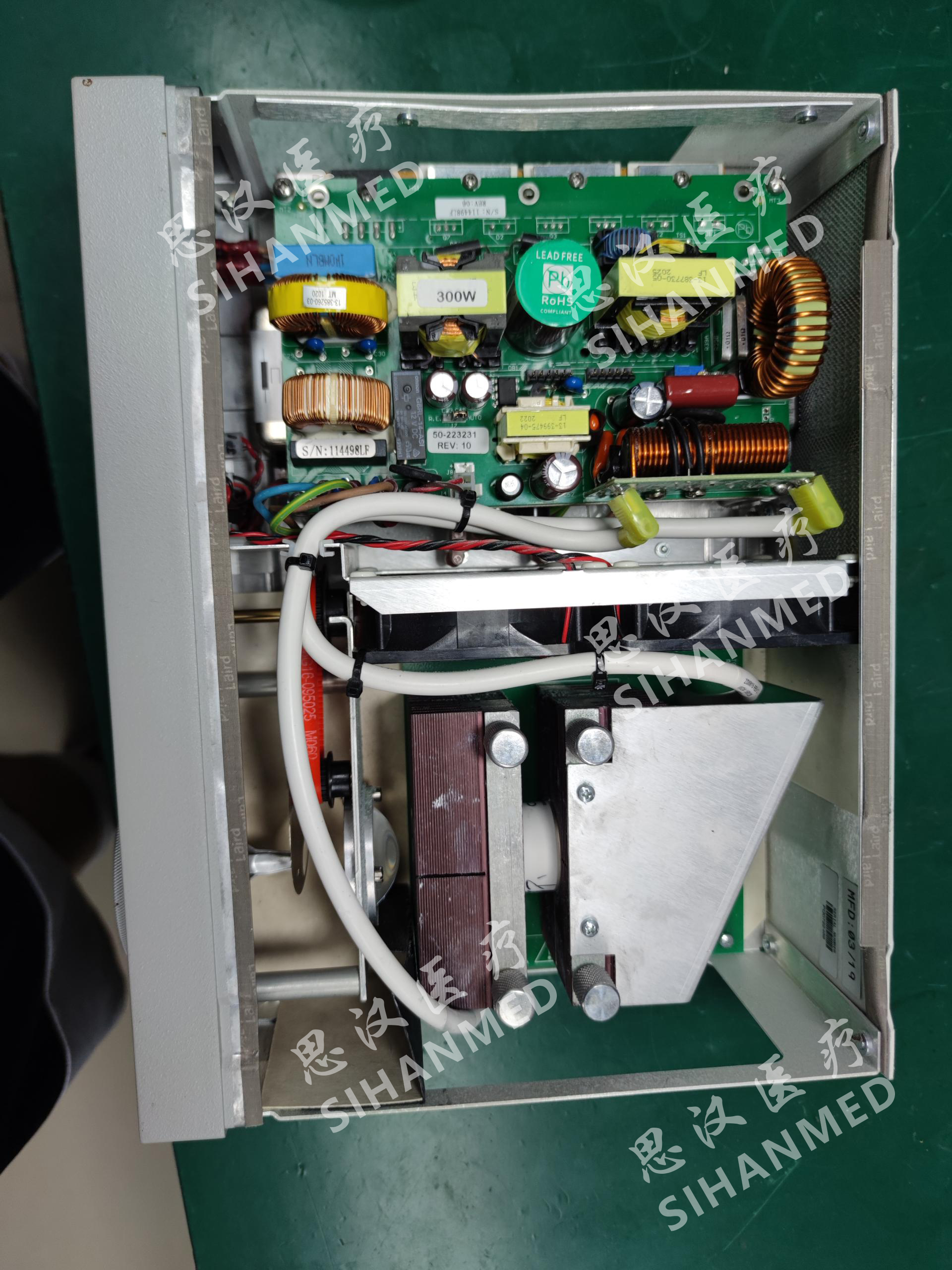

STORZ20134020型冷光源包含機殼、設置在機殼上的保險管、兩個濾波器、電源開關、主控電路板、高壓板、計時器板、散熱風扇、氙燈等部件，結構原理圖如圖1所示，實物結構圖如圖2所示。使用時，交流220V市電通過保險管和兩個濾波器將電源供給主控板，手術中需要使用時，打開開關，主控板上電，通過ML4824IS1芯片實現功率因數矯正和脈寬控制，從而實現直流電壓輸出至高壓板。主控板不接高壓板，1和2腳直流電壓為120~160V，連接高壓板通電，高壓板可瞬間產生26000V高壓，轟擊氙燈激發氙燈點亮；通過TOP223P芯片實現AC/DC開關轉換；3和4腳產生12V直流電連接計時板，計時板實現氙燈燈泡使用計時和兩個12V散熱風扇供電。

以下為維修案例分析：
